Máy xúc thủy lực 37 tấn
Cỗ máy mạnh mẽ, hiệu suất cao đáp ứng các nhiệm vụ đòi hỏi khắt khe.Được trang bị động cơ tăng áp Cummins 6CT8.3-325 công suất 242 kW / 325 HP, máy này đảm bảo hiệu suất mạnh mẽ trong điều kiện vận hành liên tục cường độ cao. Hệ thống thủy lực bơm piston kép tiên tiến (2 x 330 L/phút) chuyển đổi sức mạnh này thành lực đào vượt trội (gầu 230 kN, cần 190 kN) và tốc độ quay nhanh 9,7 vòng/phút. Sự kết hợp này đảm bảo thời gian chu kỳ nhanh và năng suất cao trong điều kiện đào khó khăn.
Độ ổn định và tầm với vượt trội cho các công việc san lấp mặt bằng quy mô lớn.Được thiết kế cho các dự án quy mô lớn, mẫu máy này có trọng lượng vận hành ấn tượng lên đến 37 tấn và khổ đường ray rộng 3200 mm, tạo nên một nền tảng vững chắc và ổn định. Cần trục dài kiểu cần gạt cho phép tầm với rộng, với độ sâu đào tối đa 7240 mm và tầm với tối đa ở mặt đất là 10839 mm. Điều này cho phép người vận hành di chuyển hiệu quả khối lượng vật liệu lớn (thùng 1,62–1,82 m³) từ vị trí an toàn, giảm thiểu việc phải di chuyển máy đến vị trí khác.
Máy xúc 37 tấn này là một cỗ máy mạnh mẽ hiệu suất cao được thiết kế cho các công việc san lấp mặt bằng quy mô lớn đòi hỏi khắt khe. Được trang bị động cơ Cummins tăng áp 242 kW mạnh mẽ và hệ thống thủy lực bơm kép lưu lượng cao, nó mang lại lực đào vượt trội (gầu 230 kN) và tốc độ xoay nhanh để đạt năng suất tối đa. Thiết kế của nó ưu tiên sự ổn định và tầm với, với khổ bánh xe rộng tạo nên một nền tảng vững chắc và cần dài đạt được độ sâu đào hơn 7,2 mét và tầm với mặt đất gần 11 mét. Hơn nữa, với các đặc tính di động tuyệt vời như áp suất mặt đất thấp (62 kPa), khả năng leo dốc cao (35°) và lực kéo thanh kéo mạnh mẽ (280 kN), nó duy trì lực kéo và khả năng điều khiển vượt trội trên các địa hình gồ ghề, khó khăn, đảm bảo hoạt động đáng tin cậy và hiệu quả trên các công trường đa dạng và khắc nghiệt.

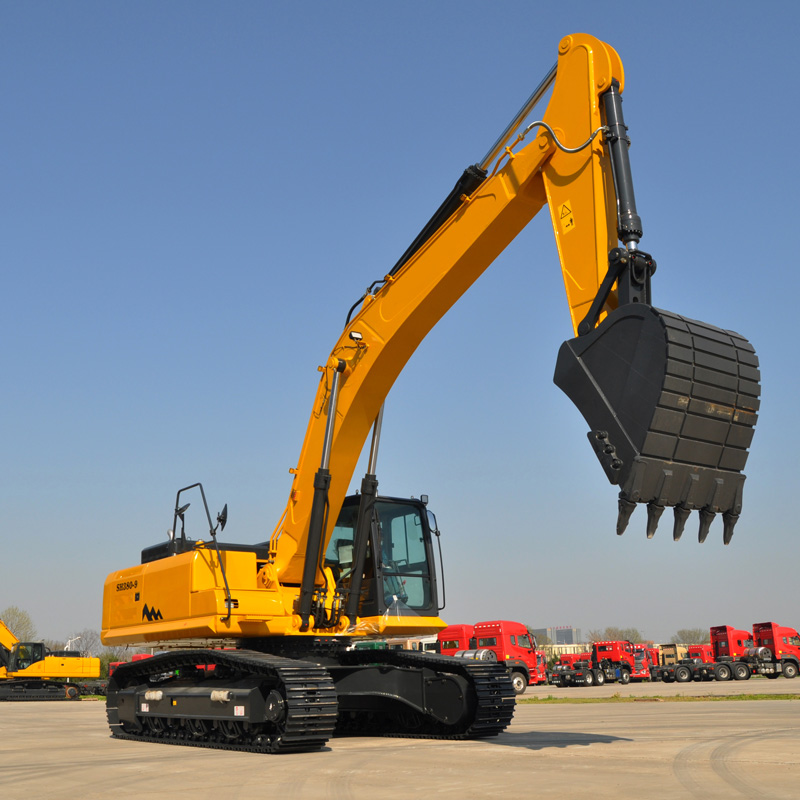

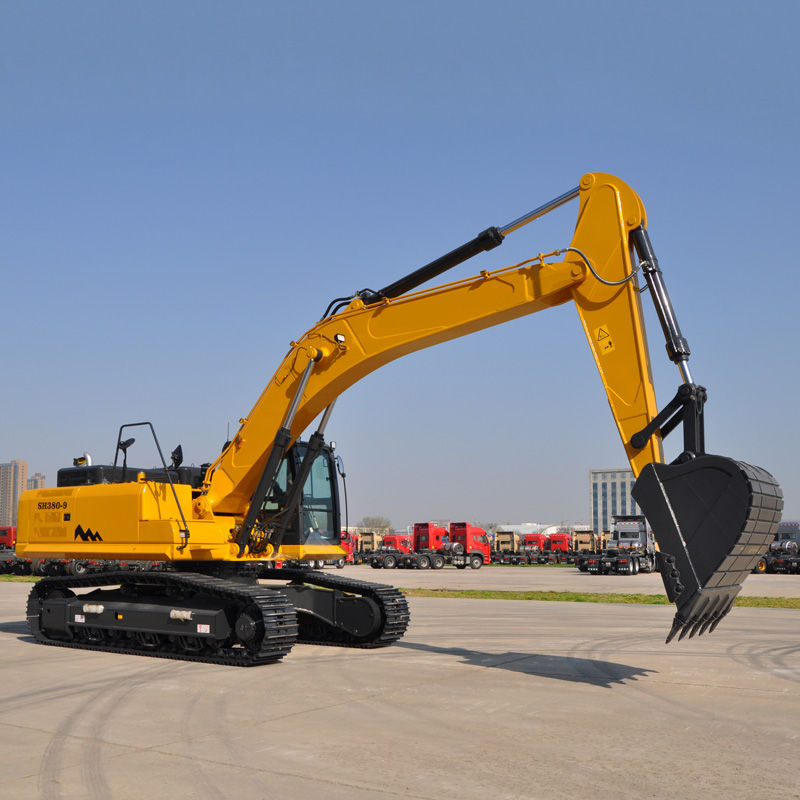

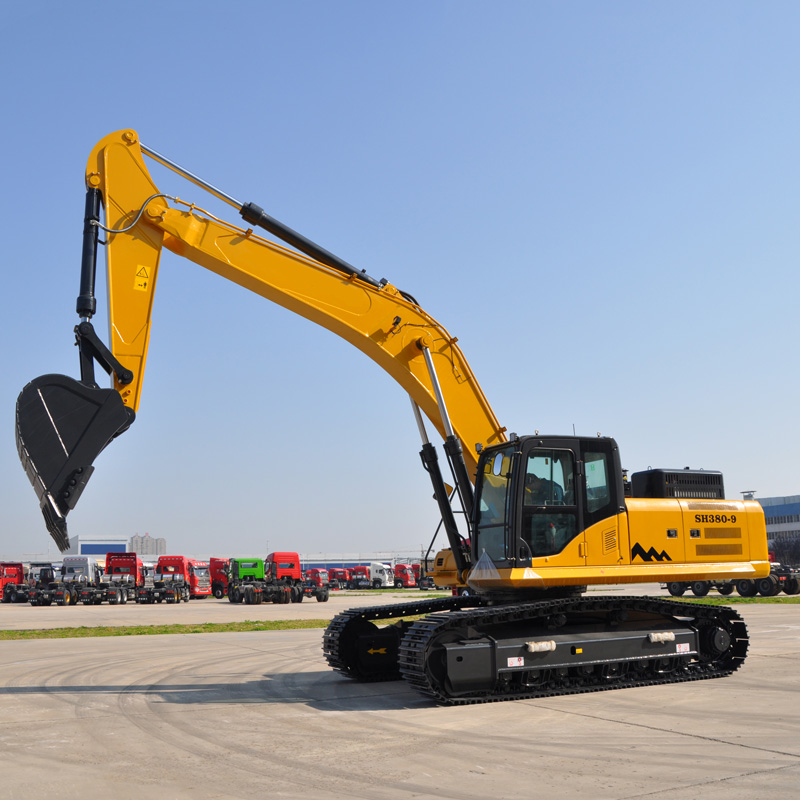

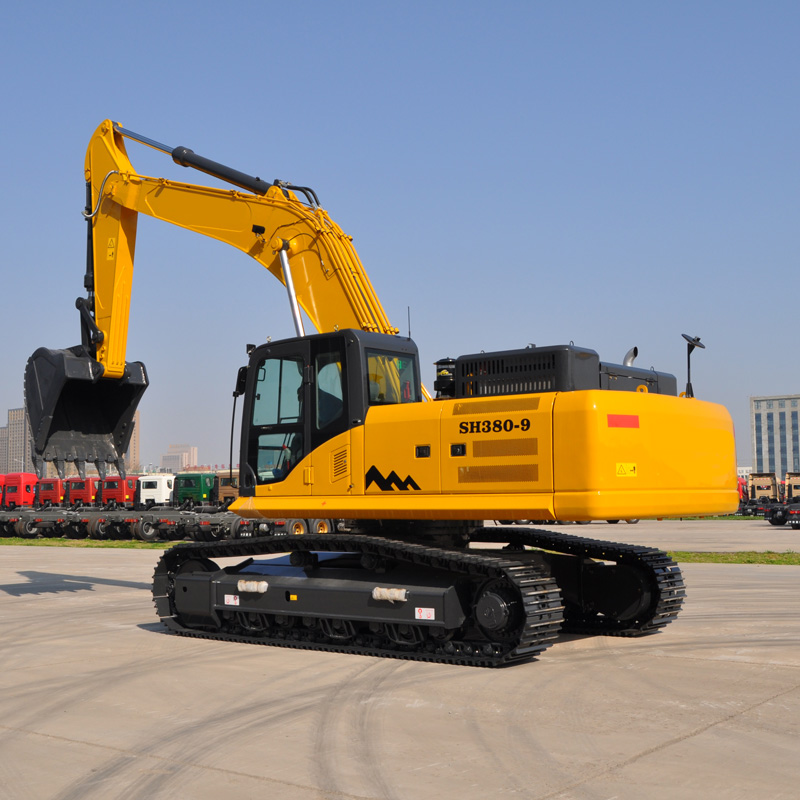

Máy xúc SH380 (hình ảnh toàn cảnh)

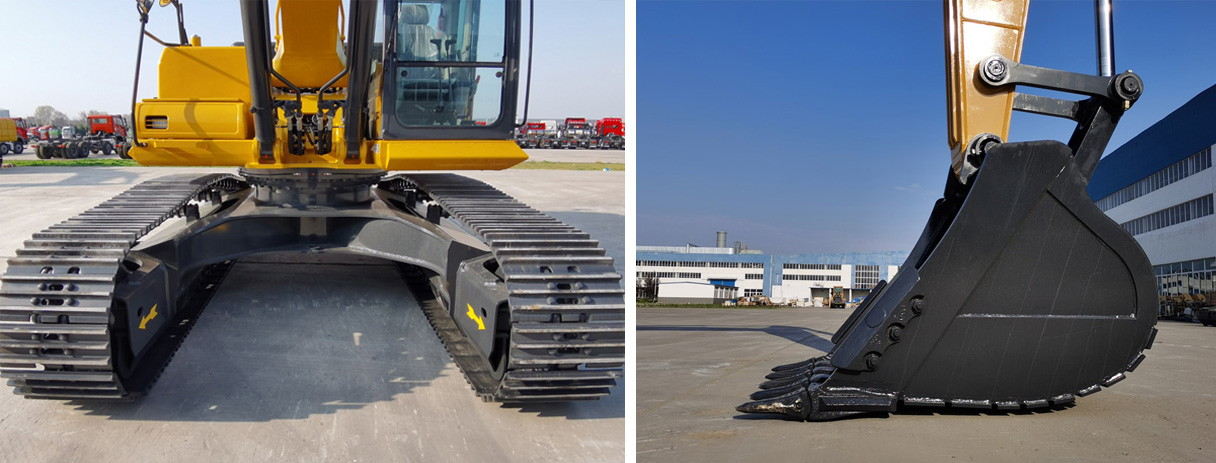

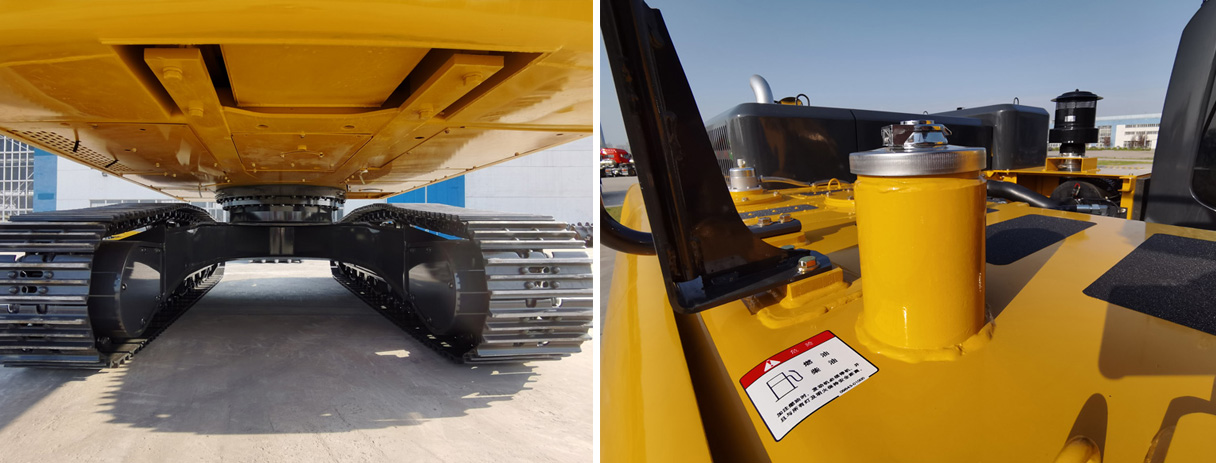

Khả năng di chuyển và độ bám đường vượt trội trên địa hình khó khăn.
Được thiết kế để chinh phục những công trường khó khăn, máy xúc này có áp suất mặt đất thấp chỉ 62 kPa giúp cải thiện khả năng nổi trên nền đất mềm. Hệ thống di chuyển mạnh mẽ mang lại lực kéo thanh kéo đáng kể 280 kN và khả năng leo dốc 70% (35°), cho phép di chuyển tự tin trên các sườn dốc gồ ghề. Với hai tốc độ di chuyển (5,0 / 3,0 km/h) và bánh xích rộng 600 mm, nó duy trì lực kéo và khả năng điều khiển tuyệt vời trong điều kiện đất lầy lội hoặc tơi xốp.

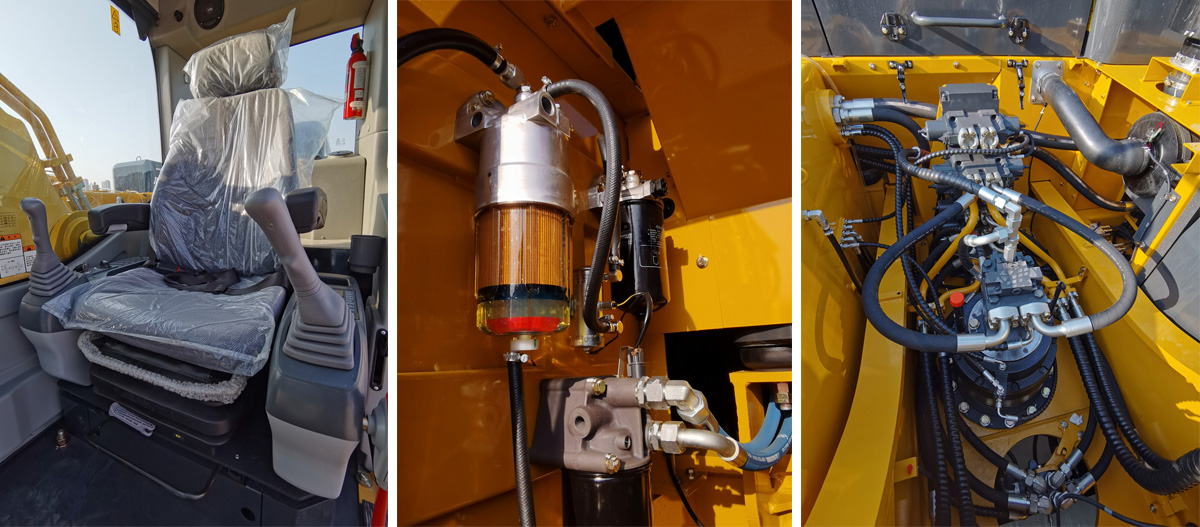

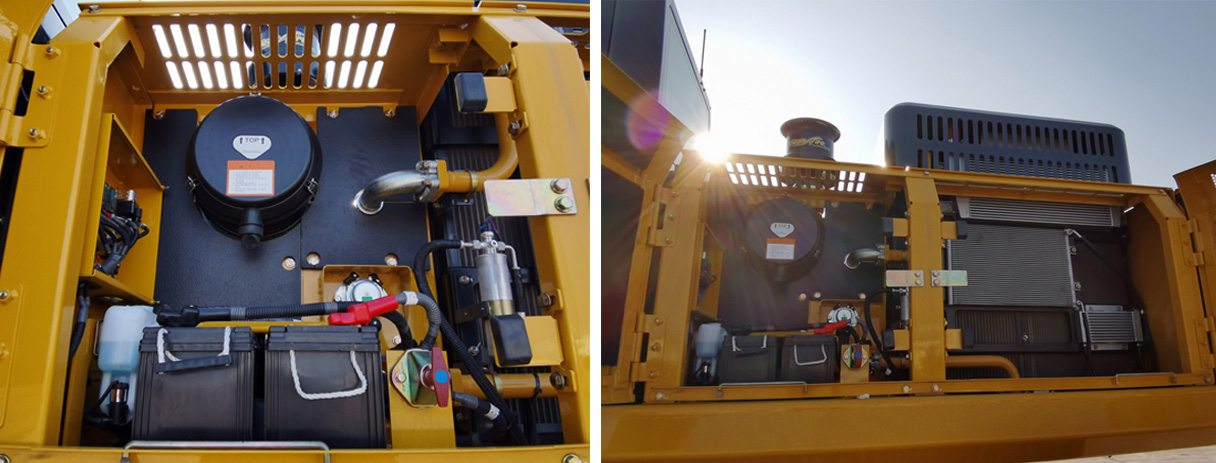

Được thiết kế để có độ bền cao và giảm chi phí vận hành.
Được chế tạo để có tuổi thọ cao và thời gian hoạt động liên tục, các bộ phận chính được lựa chọn dựa trên độ tin cậy. Động cơ Cummins mạnh mẽ nổi tiếng về hiệu quả nhiên liệu và tuổi thọ cao. Bình nhiên liệu dung tích lớn 580 lít cho phép thời gian làm việc kéo dài, trong khi các điểm bôi trơn tập trung và các khu vực bảo dưỡng dễ tiếp cận (được chỉ rõ bằng thông số kỹ thuật dung tích chi tiết cho tất cả các hệ thống) được thiết kế để đơn giản hóa việc bảo trì, giảm thời gian ngừng hoạt động và giảm tổng chi phí sở hữu trong suốt vòng đời của máy.
Bảng chi tiết máy xúc SH380
| Mục | Giá trị |
|---|---|
| Loại gậy | |
| Tổng chiều dài (mm) | 11161 |
| Chiều dài trên mặt đất (trong quá trình vận chuyển) (mm) | 5872 |
| Tổng chiều cao (đến đỉnh cần cẩu) (mm) | 3347 |
| Tổng chiều rộng (mm) | 3200 |
| Tổng chiều cao (đến đỉnh cabin) (mm) | 3293 |
| Khoảng cách giữa đối trọng và mặt đất (mm) | 1312 |
| Khoảng cách gầm tối thiểu (mm) | 565 |
| Bán kính xoay đuôi (mm) | 3438 |
| Độ rộng rãnh lốp (mm) | 4080 |
| Chiều dài rãnh (mm) | 5044 |
| Khổ đường ray (mm) | 2600 |
| Chiều rộng tổng thể của rãnh (mm) | 3200 |
| Chiều rộng guốc xích (mm) | 600 |
| Chiều cao nắp ca-pô (mm) | 2421 |
| Chiều cao mâm xoay (mm) | 3195.3 |
| Khoảng cách từ tâm quay đến đầu sau (mm) | 3438 |
| Động cơ | |
| Người mẫu | Cummins 6LTAA8.9-325 |
| Cấu hình | Động cơ 6 xi-lanh thẳng hàng, tăng áp và làm mát bằng khí nạp |
| Số xi lanh × Đường kính trong × Hành trình piston (mm) | 6 × 115 × 125 |
| Dung tích (L) | 7.79 |
| Công suất định mức (kW/vòng/phút) | 242 / 2000 |
| Xô | |
| Dung tích thùng (m³) | 1,62 – 1,82 |
| Chiều rộng gầu (mm) | 1571 |
| Lực đào | |
| Lực đào gầu (kN) | 230 |
| Lực đào bằng gậy (kN) | 190 |
| Hệ thống thủy lực | |
| Loại máy bơm | 2 bơm piston điều chỉnh tốc độ + 1 bơm bánh răng |
| Lưu lượng làm việc tối đa (L/phút) | 2 × 330 |
| Áp suất mạch di chuyển (MPa) | 36 |
| Áp suất mạch dao động (MPa) | 25.5 |
| Áp suất hệ thống (MPa) | 36 |
| Hệ thống du lịch | |
| Động cơ du lịch | Động cơ pít tông biến đổi trục |
| Số lượng tấm ray | 2 × 49 |
| Tốc độ di chuyển (km/h) | 5.0 / 3.0 |
| Lực kéo thanh kéo (kN) | 280 |
| Khả năng phân loại | 70% (35°) |
| Số lượng con lăn đỡ | 2 × 8 |
| Số lượng người nhàn rỗi | 2 × 2 |
| Trọng lượng vận hành và áp suất mặt đất | |
| Trọng lượng vận hành (kg) | 37000 |
| Áp suất mặt đất (kPa) | 62 |
| Hệ thống xoay | |
| Tốc độ quay (vòng/phút) | 9.7 |
| Loại phanh | Giải phóng áp suất, phanh cơ khí |
| Công suất dầu | |
| Dung tích bình nhiên liệu (L) | 580 |
| Dung tích hệ thống làm mát (L) | 32.5 |
| Dung tích dầu động cơ (L) | 33 |
| Dung tích bình chứa dầu thủy lực / hệ thống (L) | 380 / 450 |
| Loại bùng nổ | |
| Chiều cao đào tối đa (mm) | 10134 |
| Chiều cao đổ tối đa (mm) | 7182 |
| Độ sâu đào tối đa (mm) | 7240 |
| Độ sâu đào thẳng đứng tối đa (mm) | 7170.5 |
| Tầm với đào tối đa (mm) | 11051 |
| Phạm vi đào tối đa trên mặt đất (mm) | 10839 |
| Bán kính quay tối thiểu của thiết bị làm việc (mm) | 4332 |
